综合布线系统

综合布线按工作区、水平区、垂直干线区、管理区、设备区等几个部分组成。采用高质量标准化线缆及相关连接硬件,在建筑物内组成标准、灵活、开放的信息传输通道,可以同时支持100M/1000M/10000Mbps网络传输速率。它是智能建筑必备的基础设施。它采用积木式结构,模块化设计,统一的技术标准,能够满足智能建筑的信息传输要求。

PDSPremises Distribution System综合布线系统)又称SCSStructured Cabling System,结构化综合布线系统),由于各国产品类型不同,综合布线系统的定义是有差异的。我国信息产业部发布的《大楼通信综合布线系统》(YD/T 926.13-2001)中,对综合布线系统的定义可以归纳为:通信电缆、光缆、各种软电缆及有关连接硬件构成的通用布线系统,它能支持多种应用系统。即使用户尚未确定具体的应用系统,也可进行布线系统的设计和安装。综合布线系统中不包括应用的各种设备。

    目前所说的建筑物与建筑群综合布线系统,简称综合布线系统。它是指一幢建筑物内(或综合性建筑物)或建筑群体中的信息传输媒质系统。由于它将相同或相似的缆线(如对绞线、同轴电缆光缆)、连接硬件组合在一套标准的且通用的、按一定秩序和内部关系而集成的整体,因此目前它是以CACommunication Automation,通信自动化)为主的综合布线系统。今后随着科学技术的发展,会逐步提高和完善,形成能真正充分满足智能化建筑所需的要求。

    目前各国生产的综合布线系统的产品较多,其产品的设计、制造、安装和维护中所遵循的基本标准主要有两种,一种是美国标准ANSI/EIA/TIA-568AB)《商用建筑通信布线标准》;另一种是国际标准化组织/国际电工委员会标准ISO/IEC IS 11801《信息技术-用户综合布线》。上述两种标准有极为明显的差别,如从综合布线系统的组成来看,美国标准将综合布线系统划分为:建筑群子系统、干线(垂直)子系统、配线(水平)子系统、设备间子系统、管理子系统和工作区子系统六个独立的子系统,如图4-13所示。国际标准则将其划分为建筑群主干布线子系统、建筑物主干布线子系统和水平布线子系统三部分,并规定工作区布线为非永久性部分,工程设计和施工也不涉足为用户使用时临时连接的这部分。

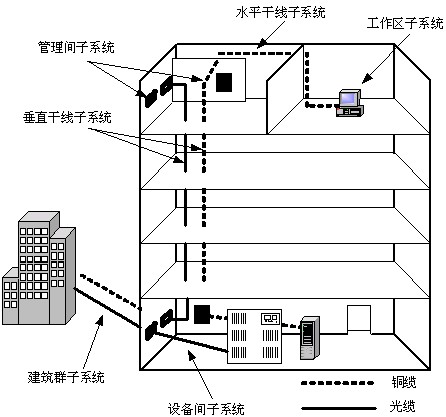

4-13  ANSI/EIA/TIA 568A标准中综合布线系统的组成结构

    1)工作区子系统。工作区子系统,它由终端设备连接到信息插座的连线组成,它包括连接器和适配器。在进行终端设备和I/O连接时,可能需要某种传输电子装置,但这种装置并不是工作区子系统的一部分。例如调制解调器,它能为终端与其他设备之间的兼容性和传输距离的延长提供所需的转换信号,但不能说是工作区子系统的一部分。工作区子系统中所使用的连接器必须具备国际ISDN标准的8位接口,这种接口能接受楼宇自动化系统所有低压信号及高速数据网络信息和数码声频信号。

    2)水平干线子系统。水平干线子系统也称为配线子系统。水平干线子系统是整个布线系统的一部分,实现信息插座和管理子系统(跳线架)间的连接。结构一般为星型结构,它与垂直干线子系统的区别在于:水平干线子系统总是在一个楼层上,仅与信息插座、管理间连接。在综合布线系统中,水平干线子系统由4UTP(非屏蔽双绞线)组成,能支持大多数现代化通信设备,如果有磁场干扰或信息保密时可用屏蔽双绞线。在高宽带应用时,可以采用光缆

    3)管理间子系统。管理间子系统由交连、互连配线架组成。管理点为连接其他子系统提供连接手段。交连和互连允许将通信线路定位或重定位到建筑物的不同部分,以便能更容易地管理通信线路,使在移动终端设备时能方便地进行插拔。管理间为连接其他子系统提供手段,它是连接垂直干线子系统和水平干线子系统的设备,其主要设备是配线架、HUB和机柜、电源。交连和互连允许将通信线路定位或重定位在建筑物的不同部分,以便能更容易地管理通信线路。I/O位于用户工作区和其他房间或办公室,使在移动终端设备时能够方便地进行插拔。在使用跨接线或插入线时,交叉连接允许将端接在单元一端的电缆上的通信线路连接到端接在单元另一端的电缆上的线路。跨接线是一根很短的单根导线,可将交叉连接处的二根导线端点连接起来;插入线包含几根导线,而且每根导线末端均有一个连接器。插入线为重新安排线路提供了一种简易的方法。互连与交叉连接的目的相同,但它不使用跨接线或插入线,只使用带插头的导线、插座、适配器。互连和交叉连接也适用于光纤。

    4)垂直干线子系统。垂直干线子系统,是整个建筑物综合布线系统的一部分。它提供建筑物的干线电缆,负责连接管理间子系统到设备间子系统的子系统,一般使用光缆或选用大对数的非屏蔽双绞线。它也提供了建筑物垂直干线电缆的路由。该子系统通常是在两个单元之间,特别是在位于中央节点的公共系统设备处提供多个线路设施。该子系统由所有的布线电缆组成,或有导线和光缆及将此光缆连到其他地方的相关支撑硬件组合而成。传输介质可能包括一幢多层建筑物的楼层之间垂直布线的内部电缆,或从主要单元如计算机房或设备间和其他干线接线间来的电缆。为了与建筑群的其他建筑物进行通信,干线子系统将中继线交叉连接点和网络接口(由电话局提供的网络设施的一部分)连接起来。网络接口通常放在设备相邻的房间。

    5)楼宇(建筑群)子系统。楼宇(建筑群)子系统,实现建筑物之间的相互连接,常用的通信介质是光缆,主干线和建筑群间使用光缆。

    6)设备间子系统。设备间子系统也称设备子系统。设备子系统由设备间中的电缆、连接器和相关支撑硬件组成,它将公共系统设备的各种不同设备互连起来。该子系统将中继线交叉连接处和布线交叉处与公共系统设备(如PBX)连接起来。
